Pytorch实现非线性分类

在平面上，包括了3组不同类别的训练数据，分别使用红色、蓝色和绿色表示。
它们呈非线性的分布方式。

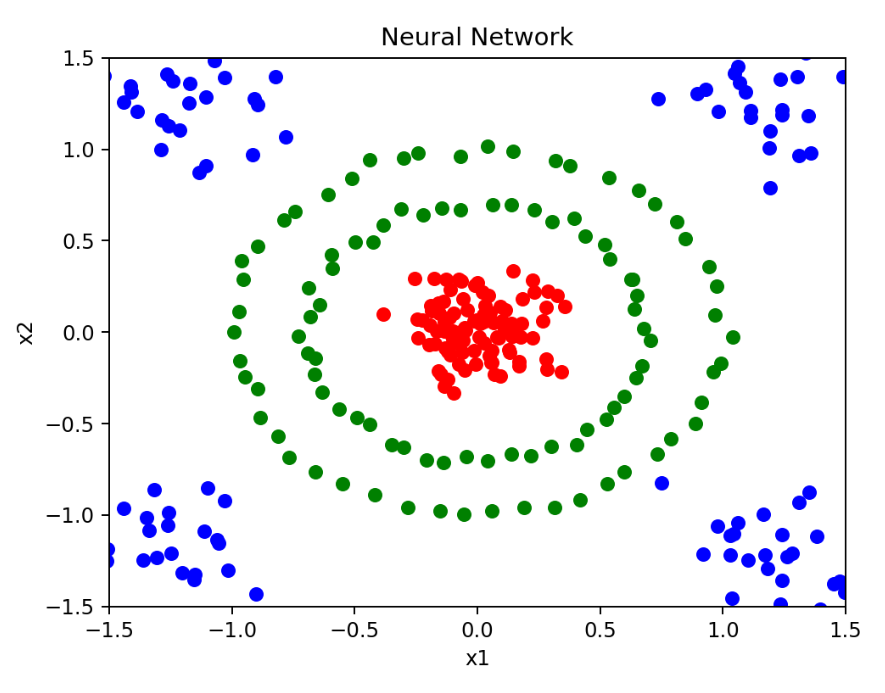

训练数据

基于Pytorch深度学习框架，训练一个神经网络模型，将这三组数据分开。

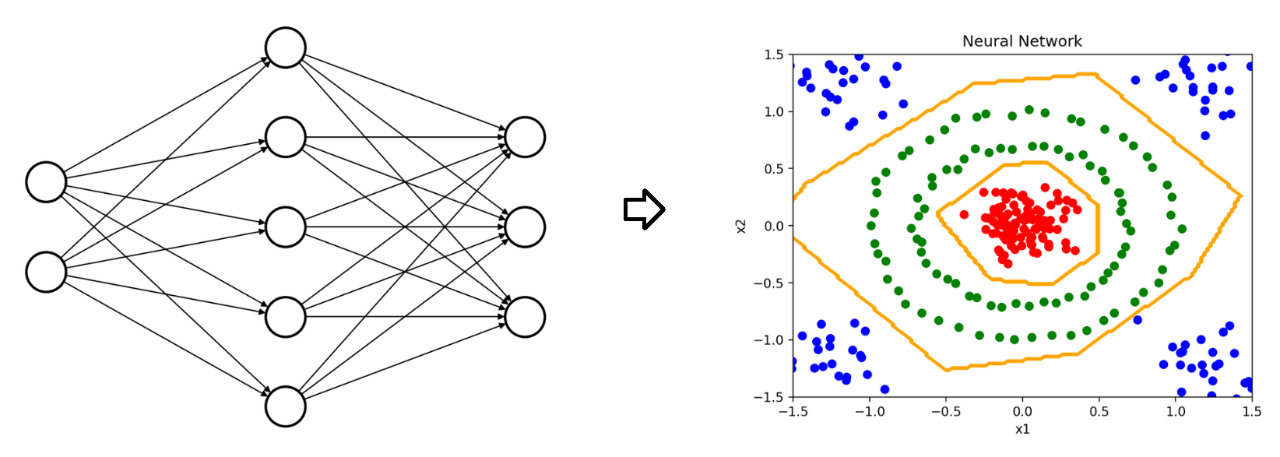

并且，我们要将模型产生的分类决策边界，使用橙色进行标记。

神经网络模型

安装并导入Pytorch相关的库

需要安装 scikit-learn、matplotlib、numpy、torch 库。

1
2
3
4
pip install scikit-learn
pip install matplotlib
pip install numpy
pip install torch torchvision torchaudio

在代码中导入上述安装好的库

1
2
3
4
5
from sklearn.datasets import make_blobs,make_circles
import matplotlib.pyplot as plt
import numpy as np
import torch.nn as nn
import torch

分类数据的生成

  • 定义函数make_data
    函数传入num，代表每种类别的数据个数。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    def make_data(num):
        # 设定随机数生成器的种子
        # 使随机数序列，每次运行时都是确定的
        np.random.seed(0)
        # 红色数据使用make_blobs生成
        # 以(0, 0)为中心的正太分布数据
        red, _ = make_blobs(
            n_samples=num,centers=[[0, 0]],cluster_std=0.15
        )
        # 绿色数据用make_circles生成，分布在红色数据的周围
        green, _ = make_circles(
            n_samples=num,noise=0.02,factor=0.7
        )
        # 蓝色数据分布在四个角落
        blue, _ = make_blobs(
            n_samples=num,
            centers=[[-1.2, -1.2],[-1.2, 1.2],[1.2, -1.2],[1.2, 1.2]],
            cluster_std=0.2
        )
        # 函数返回三种数据
        return red, green, blue

  • 定义函数draw_data
    函数传入make_data生成的绿色、蓝色和红色三种数据。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    def draw_data(red, green, blue):
        # 创建-4到4的平面画板
        board = plt.figure()
        axis = board.add_subplot(1,1,1)
        axis.set(
        xlim=[-1.5, 1.5],
        ylim=[-1.5, 1.5],
        title='Neural Network',
        xlabel='x1',
        ylabel='x2'
        )
        # 使用plt.scatter绘制出绿色、蓝色和红色三种数据
        plt.scatter(green[:, 0], green[:, 1], color='green')
        plt.scatter(blue[:, 0], blue[:, 1], color='blue')
        plt.scatter(red[:, 0], red[:, 1], color='red')

神经网络模型的定义

为了解决该分类问题，我们要定义一个三层神经网络。

输入层包括x1和x2两个特征，它们表示平面上，数据点的横坐标和纵坐标。

隐藏层有5个神经元，它们是解决该分类问题的高级特征。
输出层有3个神经元，对应3种不同的类别。

输出层输出的y1、y2、y3，会输入至softmax函数，转换为三种类别的概率，p1、p2和p3。

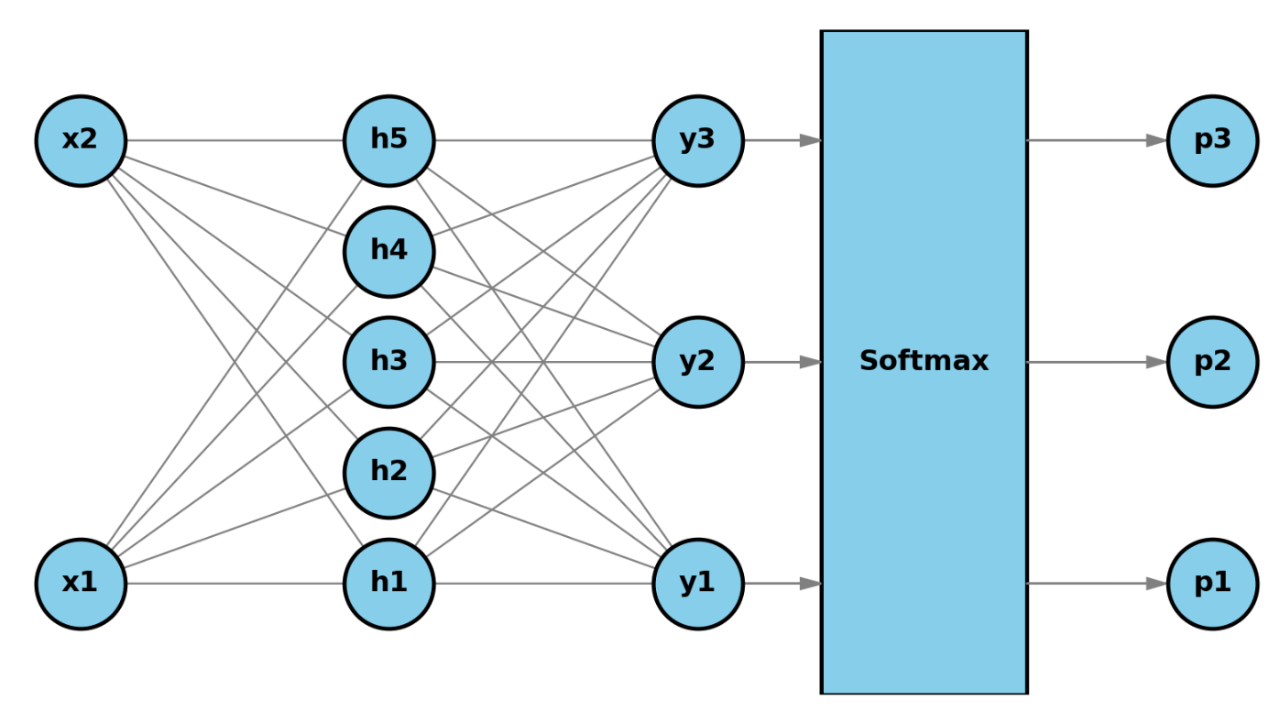

三层神经网络

  • 定义神经网络类Network
    函数传入参数n_in, n_hidden, n_out，代表输入层、隐藏层和输出层中的神经元数量。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    # 定义神经网络类Network，它继承nn.Module类
    class Network(nn.Module):
        def __init__(self, n_in, n_hidden, n_out):
            super(Network, self).__init__()
            # layer1是输入层与隐藏层之间的线性层
            self.layer1 = nn.Linear(n_in, n_hidden)
            # layer2是隐藏层与输出层之间的线性层。
            self.layer2 = nn.Linear(n_hidden, n_out)
        # 实现神经网络的前向传播
        def forward(self, x):
            x = self.layer1(x) # 计算layer1的结果
            x = torch.relu(x) # 进行relu激活
            # 计算layer2的结果，并返回
            return self.layer2(x)

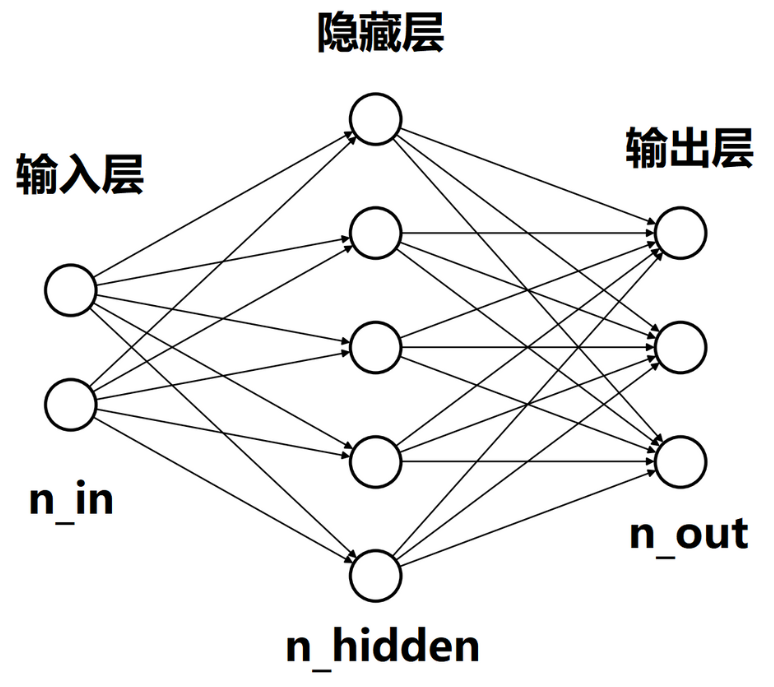

n_in, n_hidden, n_out：输入层、隐藏层和输出层的关系
输入层、隐藏层和输出层

神经网络模型的训练

完成模型的定义后，训练神经网络模型。

  • 定义函数train_network
    函数传入make_data生成的绿色、蓝色和红色三种数据。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    def train_network(red, green, blue):
        n_features = 2 # 特征数
        n_hidden = 5 # 隐藏层神经元个数
        n_classes = 3 # 类别数
        n_epochs = 10000 # 迭代次数
        learning_rate = 0.001 # 学习速率

        # 将绿色、蓝色、红色三种样本，从numpy数组转换为张量形式
        green = torch.FloatTensor(green)
        blue = torch.FloatTensor(blue)
        red = torch.FloatTensor(red)
        # 一起组成训练数据data
        data = torch.cat((red, green, blue), dim=0)
        # 设置label保存三种样本的标签
        label = torch.LongTensor(
            [0] * len(green) + [1] * len(blue) + [2] * len(red)
        )

        # 创建神经网络模型实例model
        model = Network(n_features, n_hidden, n_classes)
        # 创建交叉熵损失函数
        criterion = nn.CrossEntropyLoss()
        # 创建Adam优化器optimizer
        optimizer = torch.optim.Adam(
            model.parameters(), lr=learning_rate
        )

        # 进入softmax回归模型的循环迭代
        for epoch in range(n_epochs):
            # 使用当前的模型，预测训练数据data，结果保存在output中
            # 这里即为前向传播
            output = model(data)
            # 计算预测值output与真实值label之间的损失loss
            loss = criterion(output, label)
            # 通过自动微分计算损失函数关于模型参数的梯度
            loss.backward()
            # 更新模型参数，使得损失函数减小
            optimizer.step()
            # 将梯度清零，以便于下一次迭代
            # 这实际上就是反向传播
            optimizer.zero_grad()

            # 模型的每一轮迭代，有前向传播和反向传播共同组成
            if epoch % 1000 == 0:
                # 每1000次迭代，打印一次当前的损失
                # loss.item对应损失的标量值
                print(f'{epoch} iterations: loss = {loss.item()}')
        # 返回训练后的模型
        return model

绘制决策边界

生成用于绘制决策边界的等高线数据。
根据已经训练的model，计算对应类别结果。
不同类别的结果会对应不同的高度。
基于数据点的坐标与高度数据，绘制等高线。

  • 定义函数draw_decision_boundary
    函数传入min-x1到max-x1是画板的横轴范围，min-x2到max-x2是画板的纵轴范围，model是训练好的模型。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    def draw_decision_boundary(minx1, maxx1, minx2, maxx2, model):
        # 调用mesh-grid生成网格数据点
        # 每个点的距离是0.02，这样生成的点，可以覆盖平面的全部范围。
        xx1, xx2 = np.meshgrid(
            np.arange(minx1, maxx1, 0.02),
            np.arange(minx2, maxx2, 0.02),
        )
        # 设置x1s、x2s和z分别表示数据点的横坐标、纵坐标和类别的预测结果
        x1s = xx1.ravel()
        x2s = xx2.ravel()
        z = []
        # 遍历全部样本
        for x1, x2 in zip(x1s, x2s):
            # 将样本转为张量
            test_point = torch.FloatTensor([[x1, x2]])
            # 使用model预测结果
            output = model(test_point)
            # 选择概率最大的类别
            _, predicted = torch.max(output, 1)
            # 添加到高度z中
            z.append(predicted.item())
        # 将z重新设置为和xx1相同的形式
        z = np.array(z).reshape(xx1.shape)
        # 返回xx1、xx2和z
        return xx1, xx2, z

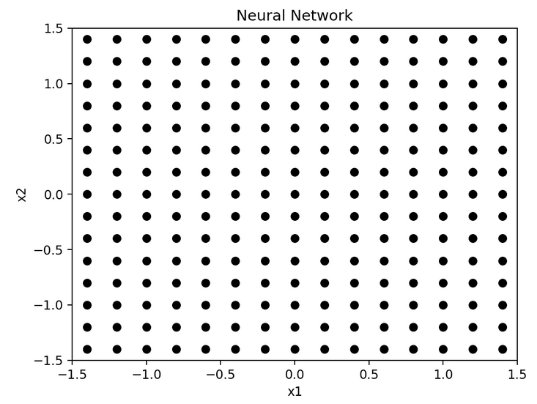

生成每个点的距离是0.02的网格数据点
网格数据点

使用model预测结果，选择概率最大的类别，添加到高度z中。
将平面上的黑色点，标记为红色、绿色、蓝色三种颜色。

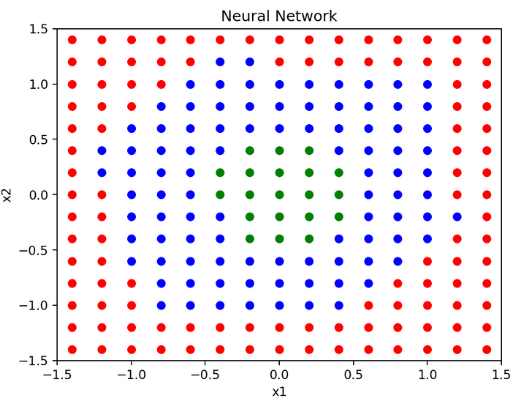

标记高度的网格数据点

main函数绘制决策边界

调用make_data，draw_data，train_network，draw_decision_boundary四个函数。
最后调用plt.contour绘制多分类的决策边界。运行程序，在结果中可以看到橙色的决策边界。

1
2
3
4
5
6
7
8
9
10
if __name__ == '__main__':
    red, green, blue = make_data(100)

    draw_data(red, green, blue)

    model = train_network(red, green, blue)

    xx1, xx2, z = draw_decision_boundary(-4, 4, -4, 4, model)
    plt.contour(xx1, xx2, z, colors=['orange'])
    plt.show()

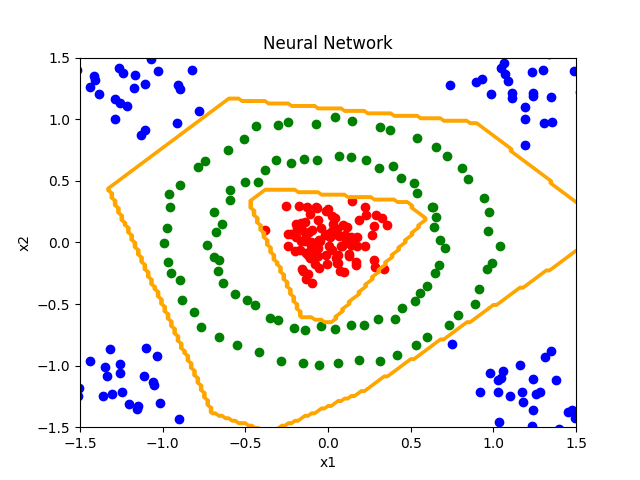

非线性决策边界
